DS Lite Touchscreen wechseln

So. Heute mal wieder ein nützlicher Blogeintrag für all die Leute, welche ein DS ihr Eigen nennen und in die missliche Lage geraten sind, dass sie ihrem kleinen Freund das Touchpad mit dem Stift zerklopft haben. So begab ich mich – von meinem Drang nach ungetrübter Bastelfreude angestachelt – auf die Ersatzteilsuche und wurde auch recht schnell fündig. So habe ich hier für insgesamt 24,95 € das nötige Ersatzteil und den entsprechenden „Spezialschraubendreher“ bekommen.

Bitte darauf achten, dass der Touchscreen und das eigentliche LCD zwei eigenständige Komponenten sind und dem entsprechend einzeln geordert werden können. Sollte euer DS auf Berührungen nicht mehr korrekt reagieren, dann könnte ei defekter Touchscreen dafür verantwortlich zeichnen. Sehr ihr einen Riss im unteren Bildschirm, dann solltet ihr das Display austauschen.

ACHTUNG: Einige User haben darüber berichtet, das nach dem Tauschen des unteren Displays der DS plötzlich nicht mehr funktioniert, oder nur bei geöffnetem Gehäuse funktioniert: Das kann daran liegen, dass der Displayrücken nicht isoliert ist. Da dieser aus Metall besteht, kann das verheerende Folgen haben, wenn man diesen ohne Isolation auf die Elektronik legt. Also klebt bitte die Rückseite entweder mit Buchfolie oder mit mehreren Tesastreifen ab.

Bevor ich für die Bastelfreunde unter euch hier jeden Schritt haarklein erkläre, vielleicht einige Worte vorweg. Die ganze Sache hat mich ca. 1 Stunde ruhige Bastelzeit gekostet. Die Dokumentation der ganzen Aktion dauerte ca. 6 Stunden, welche Photos schießen, Photos bearbeiten und den Blog schreiben beinhalten. Da ich das erste Mal eine DS auseinander genommen habe, bin ich sehr vorsichtig und langsam vorgegangen. Das solltet ihr auch machen. Bitte immer im Hinterkopf behalten, dass ihr nirgends mit Gewalt dran ziehen müsst. Es ist alles leichtgängig.

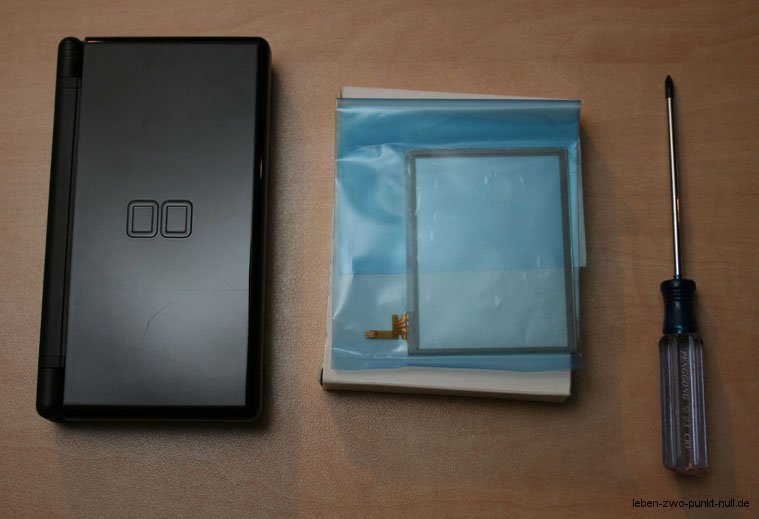

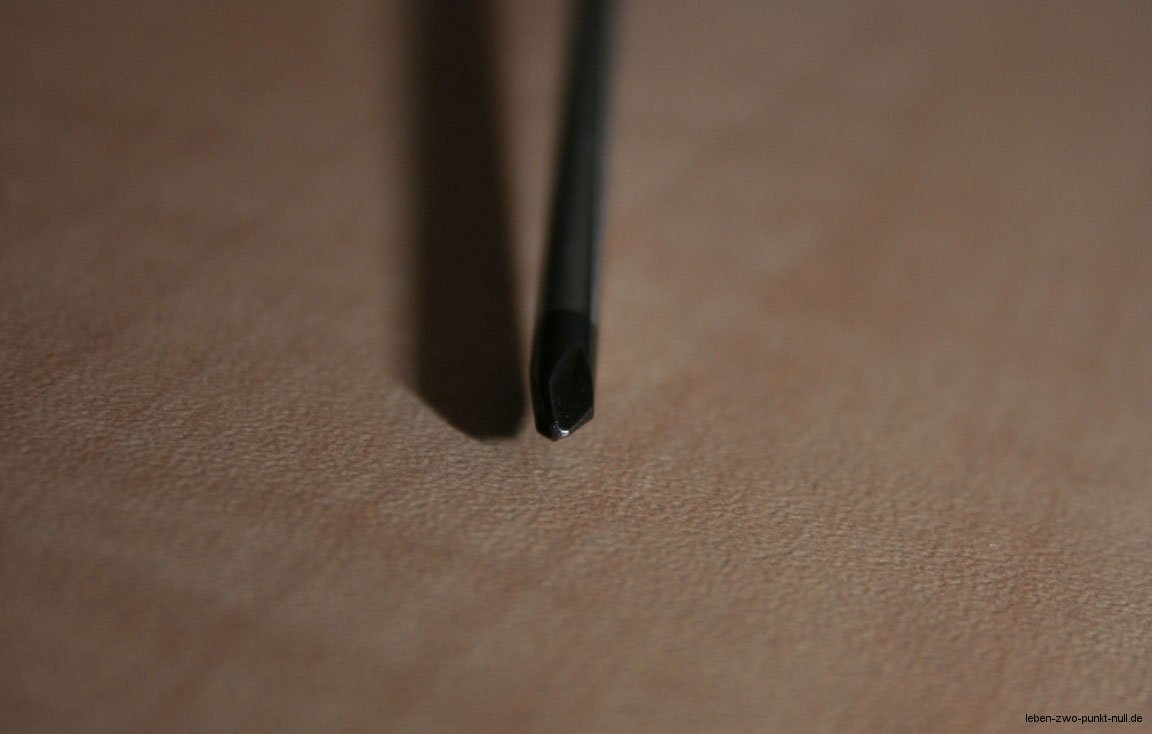

Ihr benötigt übrigens keinen Lötkolben. Neben dem Spezialschraubendrehen braucht ihr noch einen kleinen Kreuzschlitz-Schraubendreher, einen kleinen Schlitz-Schraubendreher und eine Pinzette.

bild01.jpg bild02.jpg bild05.jpg bild06.jpg

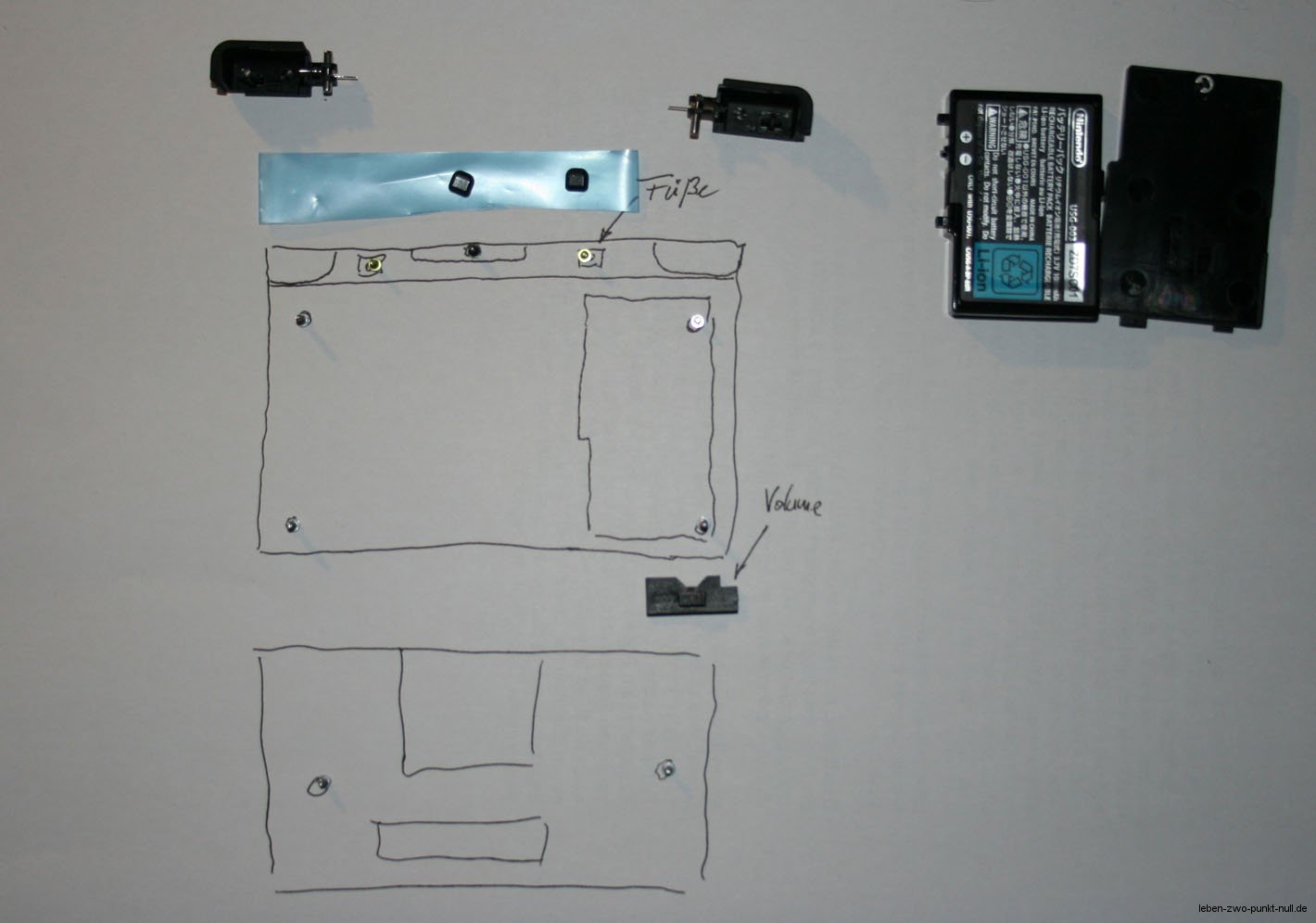

Ich für meinen Teil habe mir ein Blatt Papier zu Hand genommen, die Umrisse der DS skizziert, die Schrauben, welche ich heraus gedreht habe, darauf markiert und abgelegt. So fehlt hinterher nichts, oder bleibt unverbaut liegen. Für die Klebefüßchen habe ich mir ein Stück dickere Folie zur Hand genommen und die da drauf geklebt. Aber beginnen wir.

[singlepic id=58 w=320 h=240 float=center] [singlepic id=59 w=240 h=180 float=center]

Schraube vom Batteriefach lösen, die Klappe entfernen und die Batterie entnehmen. Danach alle Schrauben, welche hier mit einem o gekennzeichnet sind, entfernen. Achtet darauf, die mit einem roten X markierten, vermeintlichen Schrauben keine sind. Wenn ihr die heraus dreht, dann dreht ihr leider Widerstände vom Board und zerstört damit die DS.

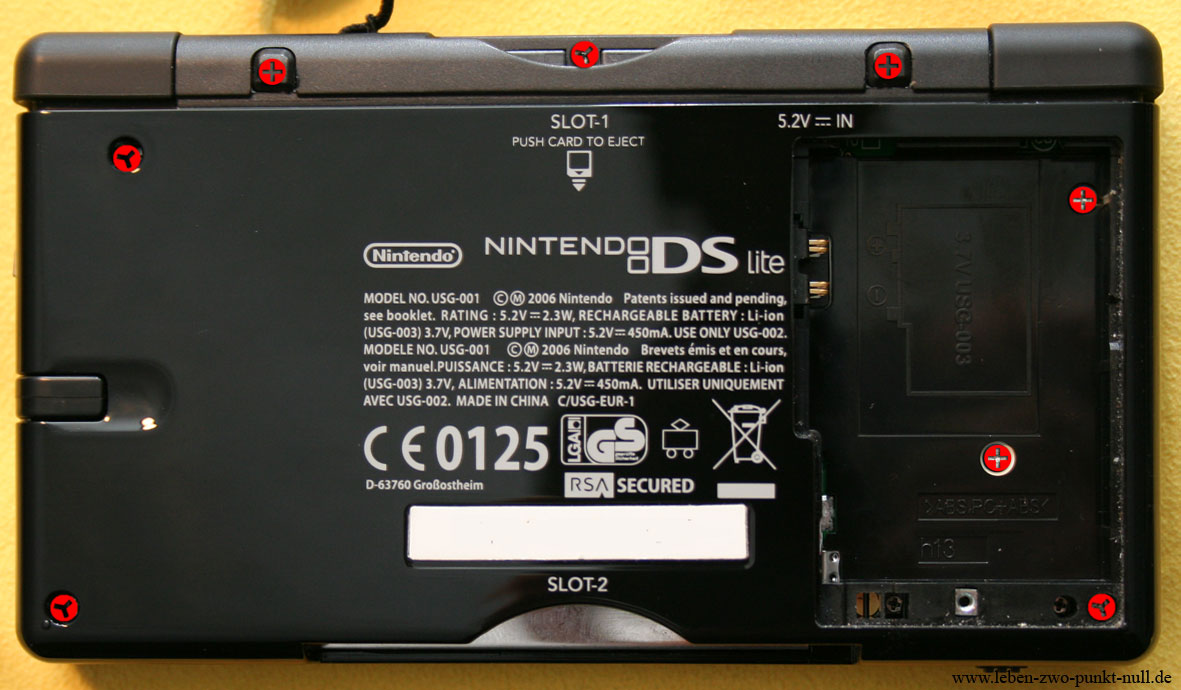

Hier noch einmal gesondert auf Wunsch die Zuordnung der Schrauben nach Tri-Wing und einfachem Kreuz-Schlitz im Bild (Vielen Dank für die Anregung.):


Wenn ihr alle Schrauben (4 Spezial- und 3 Kreuzschlitzschrauben) herausgedreht habt, dann fixiert bitte den Lautstärkeregler noch durch das Aufkleben von Tesafilm. Dann fällt der nicht heraus und ihr müsst euch später nicht ärgern, wenn er nach dem Zusammenbau nicht an Ort uns Stelle ist.
Danach könnt ihr vorsichtig das untere Gehäuse vom Rahmen trennen.

[singlepic id=67 w=220 h=140 float=center] [singlepic id=62 w=220 h=140 float=center]

Achtet auf die hinteren Knöpfe. Die sind sehr sprunghaft und bleiben sehr ungern am Platz. Der Grund dafür sind die kleinen Federn. Am besten nehmt ihr die vorsichtig heraus und legt sie dann an die richtige Stelle auf das Blatt. Die sind mit einem L und einem R gekennzeichnet und müssen hinterher wieder an die korrekte Stelle.

Nun löst ihr noch die beiden Kreuzschlitzschrauben, welche das DS-Board am Gehäuse halten und wendet euch dann dem Anschluss für das Touchpad zu. Diesen findet ihr oberhalb auf der linken Seite.
Das Flachbandkabel wird von einer kleinen Mechanik im Anschluss gehalten. VORSICHT – Hier mit äußerster Sorgfalt arbeiten, sonst kann diese kleine Klappe abbrechen. Am besten setzt ihr hier den kleinen Schlitzschraubendreher an der Stelle an, wo ich unten im Bild eine rote Markierungslinie angebracht habe und drückt die kleine, schwarze Platte leicht nach oben. Die springt dann nach oben und ihr könnte das Flachbandkabel ganz leicht herausnehmen.

[singlepic=63,320,240,,center]

Danach könnt ihr das gesamte Board nach oben klappen. Drückt dabei am besten von unten mit den Fingern leicht gegen den Touchscreen. Das ganze sieht dann so aus:

[singlepic=64,320,240,,center]

Nun lösen wir vorsichtig das Anschlusskabel des unteren Screens vom Board der DS. Auch hier habt ihr wieder eine Klappenmechanik, der ihr euch bedienen müsst. Ist die gelockert, kann man das Kabel aus den Anschlüssen nehmen und die Tochpad-Display-Kombination liegt in euren Händen.

[singlepic=65,320,240,,center]

Im nächsten Schritt muss man etwas feinfühliger an die ganze Sache heran gehen. Auf dem Touchpad befindet sich noch der schwarze Rahmen, welcher als Rand oben im DS zu sehen ist. Der muss ganz vorsichtig abgelöst werden. Achtet darauf, dass die Kleberschicht am Rahmen bleibt.
Zwischen dem Display und dem Touchpad befindet sich ebenfalls eine Klebeschicht. Wenn ihr das Tochpad von Display löst, dann achtet einfach darauf, dass die Klebeschicht auf dem Display bleibt.
Arbeitet hier möglichst staubfrei und gebt Acht, dass sich kein Staubkorn auf das Display schleicht. Das bekommt ihr später – wenn alles zusammengebaut ist – nicht wieder runter.

Wenn ihr das alte Touchpad gelöst habt, dann sieht das Display so aus. Nun ist es Zeit das neue Touchpad aufzusetzen. Dabei ist die untere Kante des Displays die Anschlagkante, d.h. das Touchpad muss mit der Kante abschließen. Übrigens: Vergesst nicht die beiden Schutzfolien vom neuen Touchpad zu ziehen. Sonst habt ihr hinterher ein milchiges Bild.
Hinterher sollte alles so aussehen:

[singlepic=66,320,240,,center]

Den schwarzen Rahmen müsst ihr noch nicht jetzt aufkleben, sondern erledigt das lieber erst nach dem kompletten Zusammenbau.
Wenn die Touchpad-Display-Kombination wieder komplett ist, dann dürft ihr euren kleinen Freund in umgekehrter Reihenfolge wieder zusammensetzen. Also das Display anschließen, Board herunter klappen, das Touchpad anschließen (Achtet auf die Führung vom schwarzen und weißen Kabel, sonst biegt das oben den kleinen Steg nach außen.), die beiden Befestigungsschrauben für das Board einschrauben, die großen Knöpfe links und rechts richtig einsetzen (Das Einhängen der Federn nicht vergessen!), und dann das Gehäuse vorsichtig wieder aufsetzen. Auch hier gilt: „Wendet keine Gewalt an!“ Das geht alles ganz einfach und ohne Druck.
Wenn ihr nun auch außen alle Schrauben befestigt habt, dann dürft ihr den Akku einsetzen und die Klappe zuschrauben. Wenn Ihr den kleinen Spielgefährten einschaltet, dann meldet er sich mit dem Bedürfnis neu eingestellt zu werden.

[singlepic=68,320,240,,center]

Danach steht dem Spielspaß aber nichts mehr im Wege.

Den oberen Bildschirm habe ich auch schon gewechselt. Wie das geht, erkläre ich aber ein anderes Mal.
